深圳龙华平面设计培训 AI不仅有强大的绘图功能，而且还具有强大的图表处理功能。
展开图表工具组。
.png)
工具组中包含的图表工具从左依次为：柱状图表工具、堆叠状图表工具、条状图表工具、堆叠条状图表工具、线形图表工具、面积图表工具、散点状图表工具、饼形图表工具、雷达状图表工具。
柱状图表工具：用一些并排排列的矩形条来表示各种数据，矩形柱的高度与数据大小成正比。
堆叠柱状图表工具：与柱状图表工具类似，但矩形条是按类别叠加起来的。用此图表，可以很好的反映部分与整体的关系。
条状图表工具：与柱状图表工具类似，只是矩形条不再是垂直显示，而是呈水平状显示。
堆叠条状图表工具：与堆叠柱状图表工具类似，只是矩形条的垂直堆积方向改为水平堆积方向。
线形图表工具：用来表示一组或多组数据，使用折线将一系列的点连接起来。使用于各种行业大量数据的图表。
面积图表工具：与线形图表工具类似，这个图表工具强调在数值上的整体变化。
散点状图表工具：以一组成对的坐标值来确定绘制的数据点，可以显示一个变量影响另一个变量的过程。也可以确定数据的模式或者变化倾向。
饼形图表工具：显示的是一个圆形图表，表现的是各数值的百分比例。
雷达状图表工具：它将所输入的多组数据分布在一个环形线圈中。适合表现一些变换悬殊的数据，并将它们合理的分布在环形区域中。
第一部分详细讲解创建图表。
制作图表

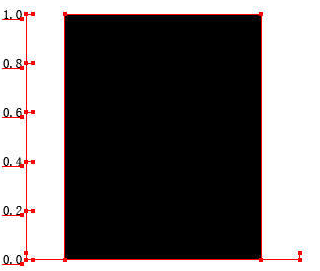

选择工具箱中的柱状图表工具，在页面中拖出一个矩形区域来设置图表大小。
.png)
或者在页面上任意位置单击鼠标左键，弹出图表对话框，输入图表的宽度和高度值，设定好后，点击确定，将自动在页面中建立图表。同时弹出图表数据对话框。

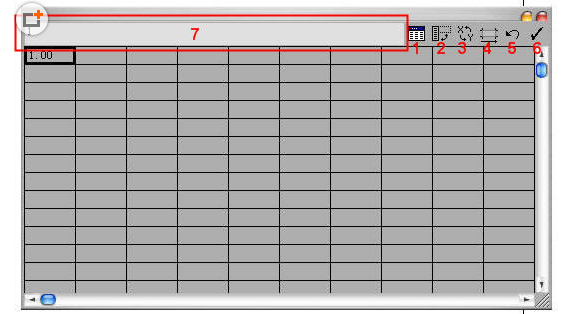

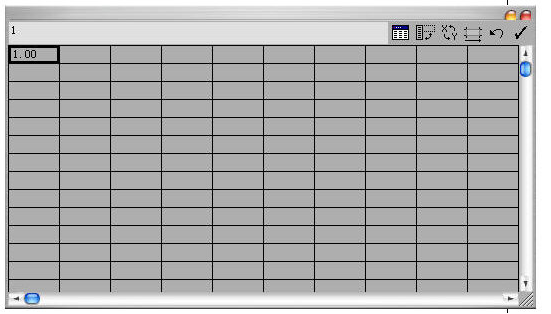

图表数据对话框
.png)
在对话框左上角的文本框
.png)
（7）中可以直接键入各种文本或数值，然后按键盘上的TAB键或者ENTER键确认。文本或数值会自动添加到图表数据对话框的党员格中。用鼠标单击可以选择各个单元格，输入文本或数值后，按ENTER键确定。
#在图表数据对话框右上角有一组按钮。
输入数据按钮（1）可以从外部文件中输入数据信息。
调换行与列按钮（2）将横排和竖排的数据相互交换位置。
对调X轴和Y轴按钮（3）将调换X轴和Y轴位置。
恢复按钮（5）在没有点击应用按钮（6）以前使文本框中的数据恢复到前一个状态。。
应用按钮（6）确认输入的数值并生成图表。

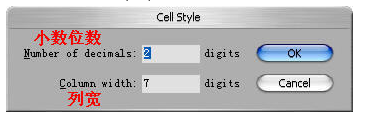

单元格式样按钮（4）将弹出单元格样式对话框
.png)
在该对话框中输入所需要的数值，就可以控制小数点的位置和数字栏的宽度。
另外，将鼠标指针放在各单元格相交处时，鼠标光标会改变形状。这时，拖动鼠标，可调整单独数字栏宽度。
.png)

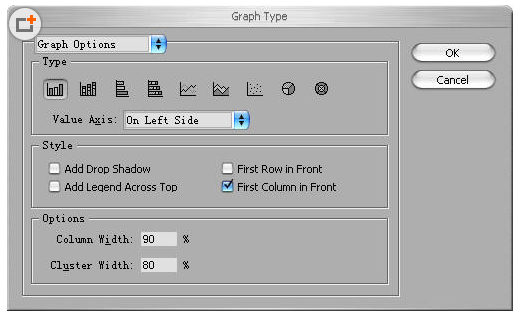

双击图表工具，将弹出图表类型对话框，这里有一些图表选项和样式。
.png)

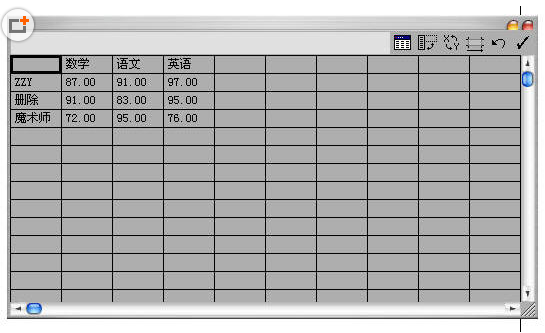

＃图表数据对话框，按照电子表格的组织方式输入数据。例如用来比较3个学生平均分数情况：
.png)

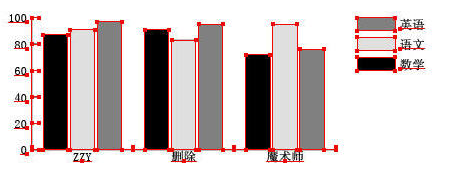

单击应用按钮，生成图表，所键入的数据被应用到图表上。从图中可以看到，柱状图表是将每一行中的数据进行比较。
.png)

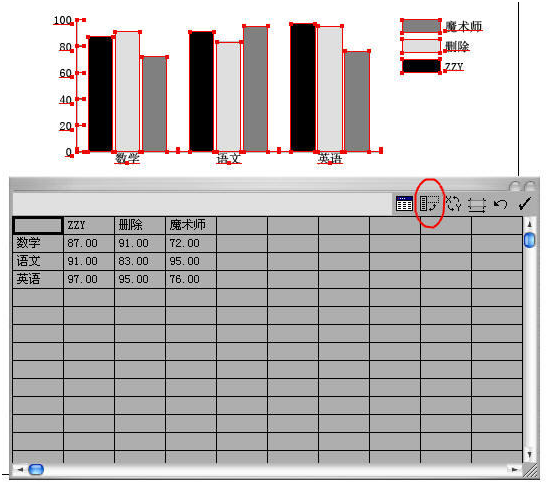

在图表数据对话框中单击调换行和列按钮，互换行列数据得到新的柱状图表
.png)

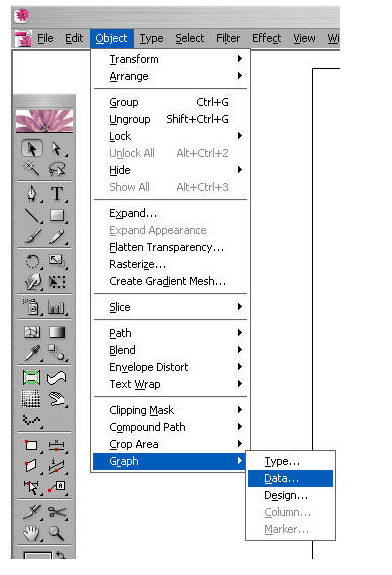

当需要对图表中的数据进行修改时，先选中要修改的图表，然后依次选择菜单栏的 对象--图表--数据。弹出图表数据对话框。在对话框中可以进行数据的修改设置好数据后，点击应用按钮，修改好的数据被应用到选定的图表中。
.png)
其他图表效果

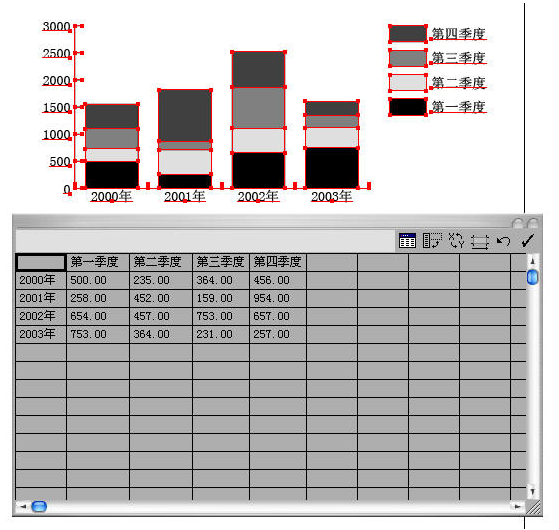

堆叠柱状图表，柱状图表显示为单一的数据比较，而堆叠柱状图表显示的时全部的数据总和的比较。因此，在进行数据总量的比较时，多用堆叠状图表来表示
.png)
从图表中可以看出，堆叠状图表将每季度的数值总量进行比较，并且每一季度用不同的颜色来显示。
条状图表和堆叠条状图表，比较类似，只是柱状图表是以垂直方向显示图表中的各组数据，而条状图表是以水平方向来显示数据的。

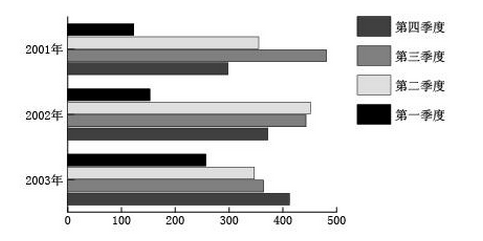

条装图表
.png)
第2部分讲解设置图表和自定义图表。
AI可以重新调整各种类型图表的选项，可以更改某一组数据，还可以把图表接触组合，应用笔画或填充颜色。

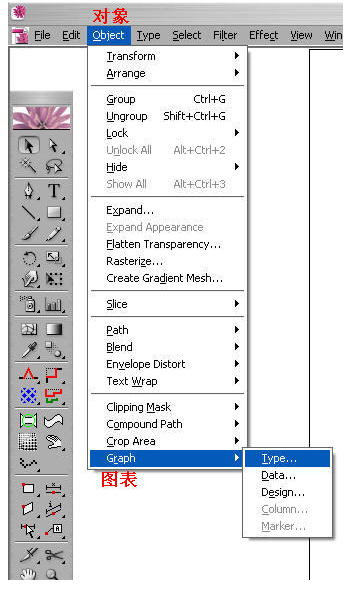

反复出现的菜单如图
.png)

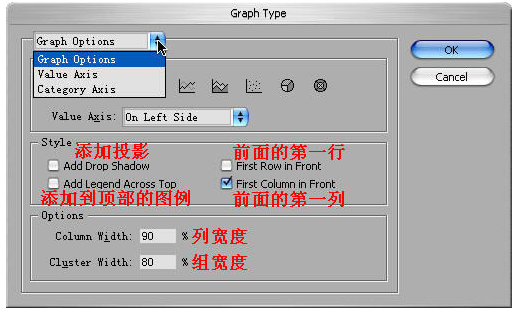

设置图表对话框。
选中要修改的图表，单击鼠标右键，在弹出的菜单中选择（数据）命令。或者直接选择菜单的（对象）--（图表）--（数据）。将弹出图表对话框，可以进行数据的修改。
.png)
可以选取一个单元格，在文本框中输入新的数据或者删除数据，按ENTER键确定。
更改图表选项
选中要修改的图表，再双击图表工具或者选择（对象）--（图表）--（类型）。将弹出图表类型对话框。
.png)

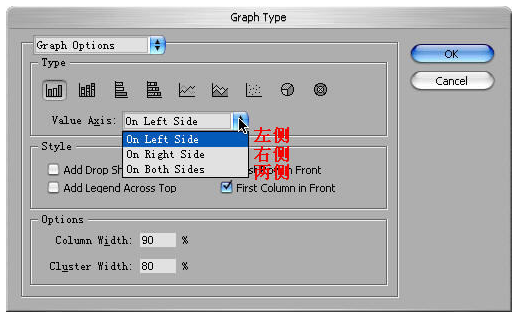

在对话框顶部的下拉菜单列表中选择图表选项，再单击数值坐标轴的下拉菜单，包括（左侧）、（右侧）。（两侧）3个选项，分别用来表示图表中坐标轴的位置，可根据需要选择。饼状图表此选项不可用。
选项组里包括列宽度和组宽度2个选项，分别用来控制图表的柱宽和组宽。柱宽是指图表中每个柱形条的宽度。组宽是指所有柱形所占的空间。
.png)
线形图表和散点状图表的选项组如图
标记数据点 使数据点显示为正方形，否则直线段中间的数据点不显示。
连接数据点 在每组数据点之间连线，否则只显示一个个孤立的点。
对齐左右线 将线条从图表左边和右边伸出，对散点状图表无作用。
绘制填充线 勾选将激活下方的线宽数值框。
饼状图表的选项组如图
图例--控制图例的显示
下拉列表包括：无图例--表
设置坐标轴
选择图表类型对话框顶部的下拉列表中的（数值坐标轴）选项，弹出新的对话框，如图
刻度选项组：当勾选（忽略计算值）时，下面的3个数值框被激活。
最小--表示坐标轴的起始值，也就是图表原点的坐标值，不能大于
（最大） 值的参数。
最大--表示的是坐标轴的最大刻度值。
间隔--数值用来决定将坐标轴上下分成多少部分。
刻度标记：（长度）下拉列表包括3项--无--表示不使用刻度标记
短--表示用短的刻度标记。
整宽--刻度将贯穿整个图表
（绘制）框中的数值表示每一个坐标轴间隔的区分标记。
添加标签：包括（前缀）、（后缀）。前缀是指在数值前加符号。后缀指在数值后加
符号。
分别在前缀和后缀选项中输入 kg 和 天 后。如图:
自定义图表
AI除了提供图表的创建和编辑这些基本的操作外，还可以对图表中的局部进行编辑和修改，并可以定义图表的图案，使图表所表现的数据更生动。
自定义图表图案
首先绘制所需要的图形，选中绘制完成的图形，选择菜单（对象）--（图表）--（设计）命令，弹出（图表设计）对话框。如图：
点击（新设计）按钮，在预览框中会显示所绘制的图形。在对话框中的其他按钮被激活为可用状态。
点击（重命名），弹出对话框，可以输入自定义图案的名称。
在（图表设计）对话框中：（粘贴设计）可以将图案粘贴到页面中，可以对图案重新进行修改和编辑。编辑后的图案，可以再重新定义。
在图表设计对话框中编辑完成以后，点击确定，完成对一个图表图案的定义。
应用图表图案
现在可以把自定义的图案应用到图表中。
选择要应用的图表。再选择菜单（对象）--（图表）--（柱形图）命令，弹出对话框
类型：包括4中缩放图案的类型
垂直缩放--表示根据数据的大小，对图表的自定义图案进行垂直方向扇的放大与
缩 小，水平方向保持不变。
等比例缩放--表示图表将按照图案的比例并结合图表中数据的大小对图案进行放
大和缩小。
局部缩放--可以把图案的一部分拉伸或压缩。
重复--重复选项要和（每个设计表示单位）、（不完整图案） 选项结合使用。
每个设计表示单位--表示每个图案代表几个单位，如果输入2，表示1个图
案代表2个单位。
不完整图案下拉列表--截断设计--表示不足一个图案由图案的一部分来
表示。
缩放设计--表示不足一个图案时，通过对最后那个
图案成比例压缩来表示。
